汽车LED照明--GD应用
时间:2022-06-08  查看:2112 次

汽车LED照明—固锝器件应用

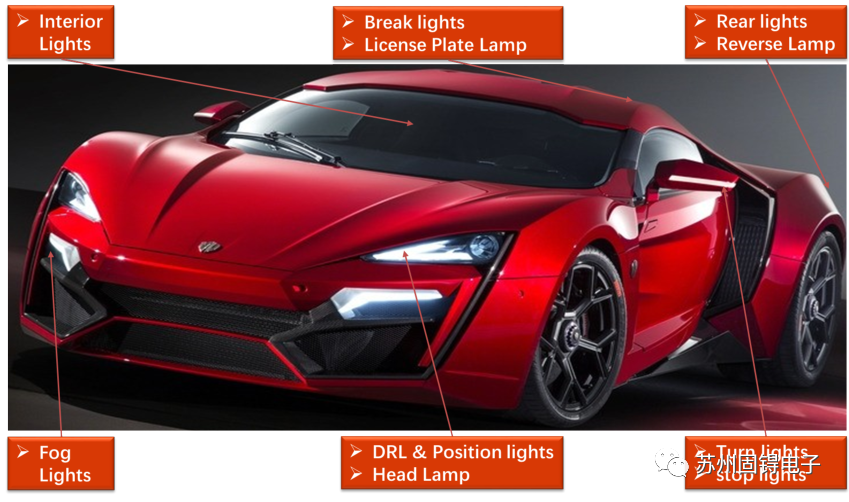

汽车LED照明构成

汽车LED照明应用概况

Application

Topology

Power

High/Low Beam Lights

Buck-Boost/Sepic

<55W

Daytime Running Lights

Buck-Boost/Boost

<20W

Front/Rear Fog Lights

Buck-Boost/Buck

<15W

Turn Lights

Buck-Boost/Boost

<15W

RGB Interior Lights

Linear

<10W

Interior Lights

Buck & Linear

<1W

Reverse Lamp

Buck & Linear

<20W



典型汽车LED照明电路

Linear

Buck

Boost

Sepic

Buck-

Boost


固锝器件在LED照明电路中应用

Module

Catolog

Type number

Electrical Characteristics

Package

Main Circuit

SBD

ASK1B、AFS1B、ASK26A、ASK2BA、ASK2B、ASGC051BS、AMBRP5100、AMBRP8100

1/2/3/5/8A,60/100V

SMA、SMB、eSGB(SMAF)、eSGA(SOD-123FL)、eSGC(TO-277B)、PDFN56

TVS

ASMAJ28CA、ASMBJ28CA

400/600W,20~33V

SMA、SMB

MOS

SSF6808、SSF6046、SSF3108、SSF1090

≤100V,100m

PDFN33、PDFN56、TO252

Control Circuit

SW Diodes

1N4148、BAS21A、BAS21H、BAV70、BAV90

≤100V,≤200mA

SOT-23、eSGA(SOD-123)、SOD-323

MOS

2N7002K、BSS138

≤100V,≤1A

SOT-23

BJT

ABCP53、ABCP56、ABCX53、ABCX56、MMBT3904、MMBT3906

NPN/PNP,≤100V,≤1A

SOT-23、SOT-523、SOT-223

Zener

BZX84**、BZT52**、MMBZ52**、MMSZ52**

1.5~2.5V,150~500mW

SOT-23、eSGA(SOD-123)
